堆叠

堆叠系统里面的交换机分为主(Master)、备(Standby)、从(Slave),交换机接口默认出厂为G0/0/X,堆叠成功后第一个编号会改变,例如:G1/0/X、G2/0/X;确定好堆叠口,堆叠成功后连接线缆。

1、分配设备编号(堆叠ID)

备交换机配置 stack slot 0 renumber 1,改变它的槽位号slot0变成slot1,然后save,reboot重启交换机,查看端口,槽位号已改变。

2、配置优先级

stack slot 0 priority 105(默认优先级100),用于选举主备交换机;如果同时启动就进行堆叠选举,如果已存在主交换机则不进行选举。

3、配置逻辑堆叠接口

例如:SW1的堆叠端口为G0/0/13,SW2堆叠端口为G1/0/13,把堆叠端口放入不同的逻辑堆叠口,配置如下:

int stack-port 0/1

(0代表堆叠ID,也是设备编号,每个设备最多两个堆叠口,堆叠口需要交叉)

port interface G0/0/13 enable

int stack-port 1/2(上面是0/1,这儿是1/2,上面是1,必须和2连接)

port interface G0/0/13 enable

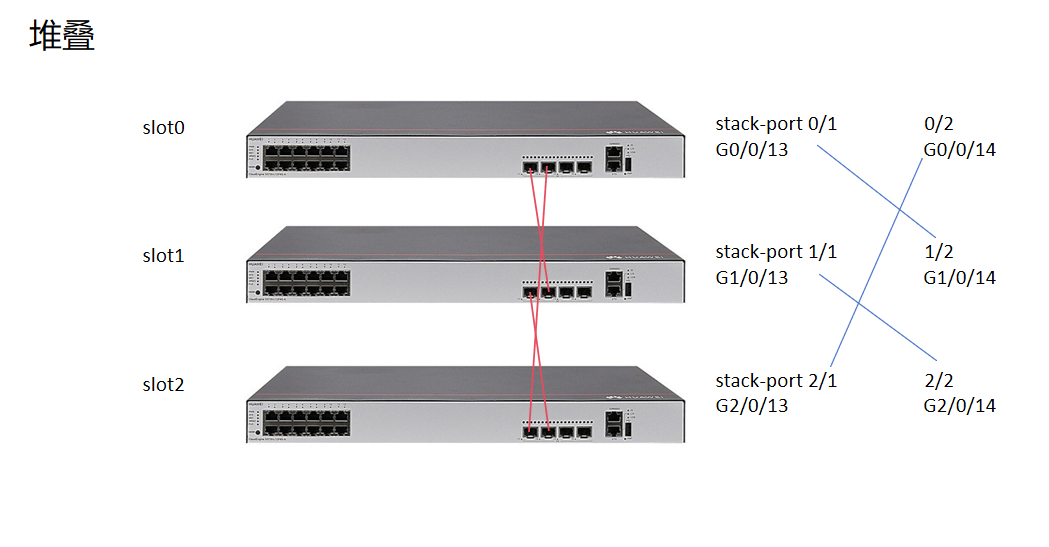

例如:SW1堆叠口为13和14,SW2堆叠口为13和14,配置如下:

SW1:

int stack-port 0/1

port interface G0/0/13 enable

int stack-port 0/2

port interface G0/0/14 enable

SW2:

int stack-port 1/1

port interface G0/0/13 enable

int stack-port 1/2

port interface G0/0/14 enable

大致意思就是设备0的堆叠1口和设备1的堆叠2口连接

4、CE系列交换机有所不同

Q.E.D.
